板链也是提升给料设备中常见的一种新型提升产品，正在逐步替代环链式提升机等，是斗式提升机中技术含量较高的一种设备，以下就板链斗式提升机结构部件进行简单说明，方便用户选(xuan)购投资。

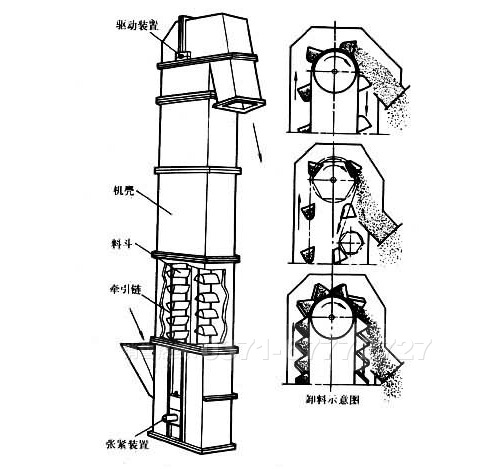

板链斗式提升机结构

板链斗式提升机整体结构上由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

1、运行部件：由料斗和专用板式(shi)链(lian)条组成，NE30以及下(xia)采用单(dan)排链(lian)，NE50--NE800采用双排链(lian)。

2、驱动装(zhuang)置(zhi)：采用多(duo)种(zhong)驱动组合(he)驱动，(依用户实(shi)际(ji)需(xu)要(yao)而定)；驱动平台上装(zhuang)有检修架和栏杆(gan)，驱动制装(zhuang)置(zhi)分(fen)左和右装(zhuang)两种(zhong)。

3、上部装置(zhi)：安(an)装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

4、中(zhong)间节：部(bu)分中(zhong)间节装(zhuang)有轨道(双(shuang)链)，以防(fang)止链条工作中(zhong)摆动(dong)。

 5、下(xia)部(bu)装(zhuang)置(zhi)：安装(zhuang)有自(zi)动张紧(jin)装(zhuang)置(zhi)。

板链斗式提升机主要部件

1、上(shang)(shang)部(bu)装置：板链斗式(shi)提升机(ji)上(shang)(shang)部(bu)装置安(an)装有(you)轨道，防(fang)止链条摆动(dong)，防(fang)止料(liao)斗回(hui)转(zhuan)，物料(liao)阻满下(xia)部(bu)机(ji)壳，卸料(liao)口装有(you)橡胶(jiao)板防(fang)止回(hui)料(liao)。

2、中(zhong)间(jian)节：部(bu)分中(zhong)间(jian)节装有(you)轨道，以(yi)防止链条工作中(zhong)摆动，部(bu)分中(zhong)间(jian)节装有(you)检修(xiu)门以(yi)便(bian)维修(xiu)。

3、下部装(zhuang)置(zhi)：板链斗式提升机的下部装(zhuang)置(zhi)安装(zhuang)有(you)张紧装(zhuang)置(zhi)，NE15-NE50采(cai)用弹簧张紧，NE100-NE800采(cai)用重锤箱张紧。

4、上下链轮：采用ZG310-570，整体调质，HB229-269齿面淬火(huo)HRC40-48。

5、板链：链板采用45#HRC36-42

以上就是河南红星机器生产的板链斗式提升机结构部件，有需要了解更多环链斗式提升机、板链斗式提升机价格、型号选择等信息均可免费咨询客服。
